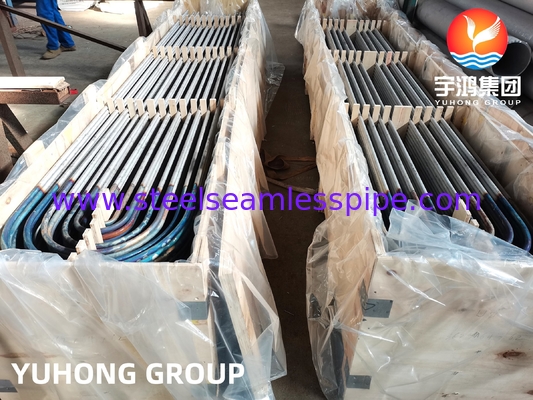

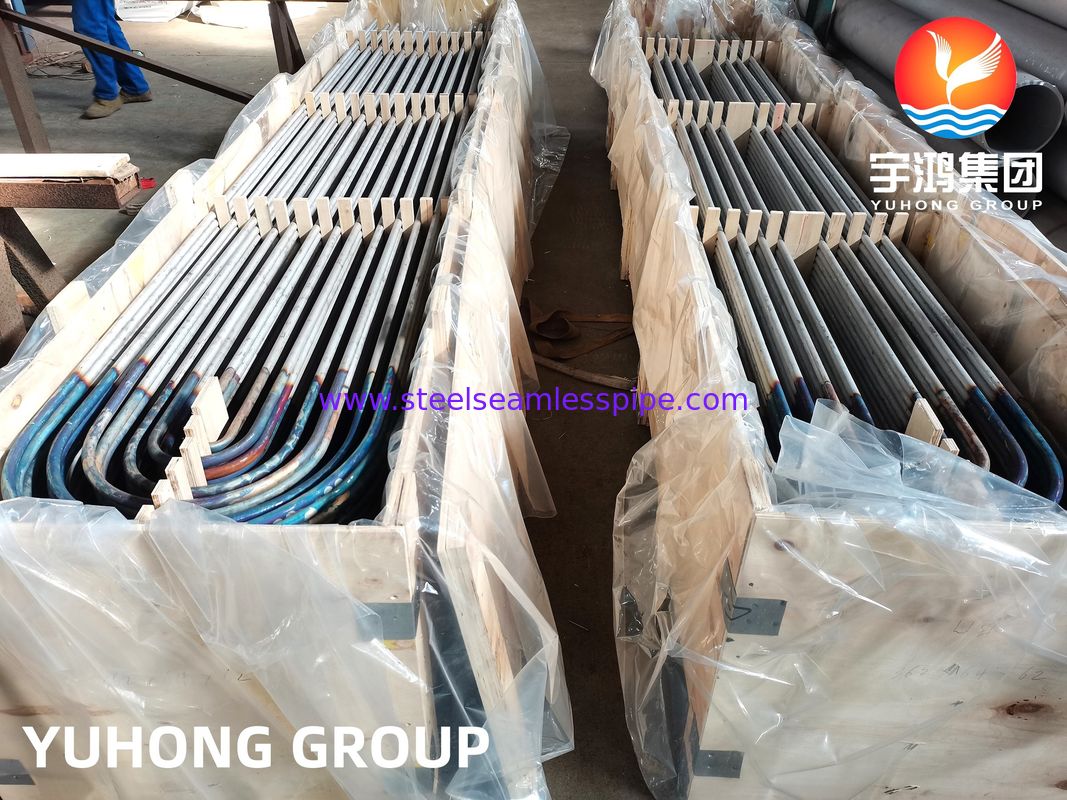

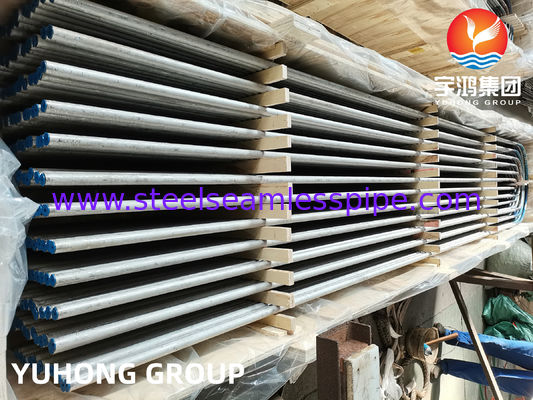

SA213 TP316L HEAT EXCHANGER U BEND TUBE SEAMLESS ANNEALED 100% HT ET

Gambaran Umum

Tabung U-bend baja tahan karat adalah jenis pipa atau tabung yang memiliki tikungan berbentuk U pada strukturnya. Berikut adalah beberapa poin penting tentang tabung U-bend baja tahan karat:

1. Tikungan Berbentuk U: Tabung U-bend baja tahan karat dicirikan oleh tikungan berbentuk U-nya, yang memungkinkannya untuk mengubah arah atau mengarahkan kembali aliran fluida. Tikungan biasanya memiliki kelengkungan 180 derajat, menyerupai bentuk huruf "U."

2. Bahan Baja Tahan Karat: Tabung U-bend terbuat dari baja tahan karat, yang memberikan ketahanan korosi dan daya tahan yang sangat baik. Baja tahan karat menawarkan ketahanan terhadap berbagai lingkungan korosif, menjadikannya cocok untuk berbagai aplikasi.

3. Aplikasi Penukar Panas: Tabung U-bend baja tahan karat umum digunakan dalam penukar panas, di mana mereka memfasilitasi perpindahan panas antara dua fluida. Desain U-bend memungkinkan pemasangan yang ringkas dan perpindahan panas yang efisien di ruang terbatas.

4. Dimensi yang Dapat Disesuaikan: Tabung U-bend dapat disesuaikan untuk memenuhi persyaratan aplikasi tertentu dalam hal diameter tabung, ketebalan dinding, dan radius tikungan. Dimensi ini dipilih berdasarkan aliran fluida yang diinginkan, kapasitas perpindahan panas, dan desain sistem.

5. Pengelasan dan Fabrikasi: Tabung U-bend baja tahan karat biasanya diproduksi melalui kombinasi proses pembengkokan, pengelasan, dan fabrikasi. U-bend dibentuk dengan membengkokkan tabung ke bentuk yang diinginkan, diikuti dengan mengelas kedua ujung lurus bersama-sama untuk membuat konfigurasi berbentuk U.

6. Aplikasi Industri: Tabung U-bend baja tahan karat menemukan aplikasi di industri seperti petrokimia, minyak dan gas, pembangkit listrik, pemrosesan kimia, HVAC, dan pendinginan. Mereka digunakan dalam penukar panas, kondensor, boiler, dan sistem lain di mana perpindahan panas yang efisien diperlukan.

7. Pilihan Bahan: Tabung U-bend baja tahan karat tersedia dalam berbagai tingkatan baja tahan karat, seperti 304, 316, atau 316L. Pilihan tingkatan baja tahan karat tergantung pada faktor-faktor seperti suhu operasi, kompatibilitas fluida, dan persyaratan ketahanan korosi.

8. Kualitas dan Standar: Tabung U-bend baja tahan karat harus mematuhi standar industri dan menjalani langkah-langkah kontrol kualitas yang ketat untuk memastikan kinerja dan keandalannya. Kepatuhan terhadap standar seperti ASTM, ASME, atau kode industri tertentu memastikan tabung memenuhi persyaratan yang diperlukan.

Tabung U-bend baja tahan karat banyak digunakan dalam penukar panas dan sistem lain yang membutuhkan perpindahan panas yang efisien di ruang yang ringkas. Tikungan berbentuk U-nya memungkinkan pengarahan ulang aliran fluida atau perubahan arah. Pilihan kustomisasi, pilihan bahan, dan kepatuhan terhadap standar kualitas adalah pertimbangan penting untuk memastikan kinerja optimal dalam aplikasi tertentu.


Fitur:

• Pembengkokan 'U' dilakukan dengan proses pengerjaan dingin.
• Pembengkokan 'U' dilakukan ke radius yang diperlukan sesuai gambar pelanggan.
• Bagian tikungan dan kaki enam inci diregangkan dengan pemanasan resistansi.
• Gas inert (Argon) dilewatkan melaluinya pada laju aliran yang diperlukan untuk menghindari oksidasi di ID.
• Radius diperiksa untuk OD dan penipisan dindingnya dengan spesifikasi yang direkomendasikan.
• Sifat fisik dan mikrostruktur diperiksa pada tiga posisi berbeda.
• Inspeksi visual untuk kerutan dan retakan dilakukan dengan Uji Penetran Pewarna.
• Setiap tabung kemudian diuji hidro pada tekanan yang direkomendasikan untuk memeriksa kebocoran.
• Uji bola kapas dilakukan untuk memeriksa kebersihan ID tabung.

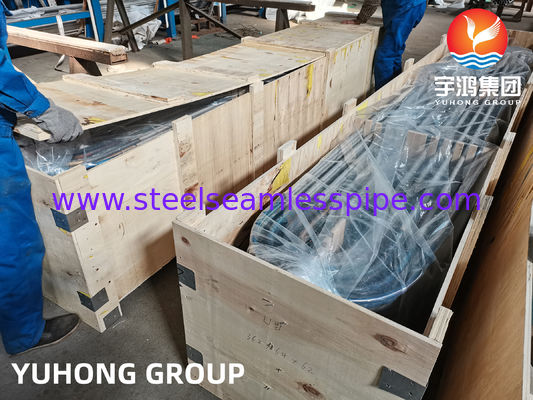

• Setelah itu diasamkan, dikeringkan, ditandai, dan dikemas.
• Semua prosedur diikuti dengan ketat sesuai TEMA "C" dan ASTM A-688.



Komposisi Kimia




Sifat Mekanik


Aplikasi:

• Industri Pupuk Kimia
• Industri Kimia dan Petrokimia
• Teknologi Pembangkit Listrik dan Lingkungan
• Aplikasi LNG Minyak dan Gas Alam
• Teknik Mesin dan Pabrik
• Konstruksi dan Bangunan, Industri Otomotif
• Tenaga Nuklir Sipil
• Tabung Instrumentasi
• Industri Pembuatan Pulp dan Kertas
• Serat Kimia
• Industri Pengolahan Makanan Tabung Sanitasi, Gasifikasi Batubara
• Perlindungan Lingkungan
• Industri Dirgantara
