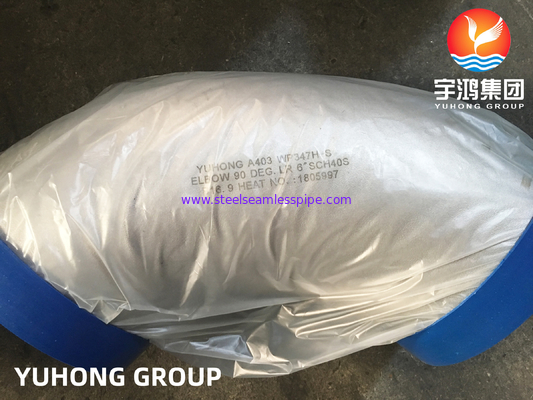

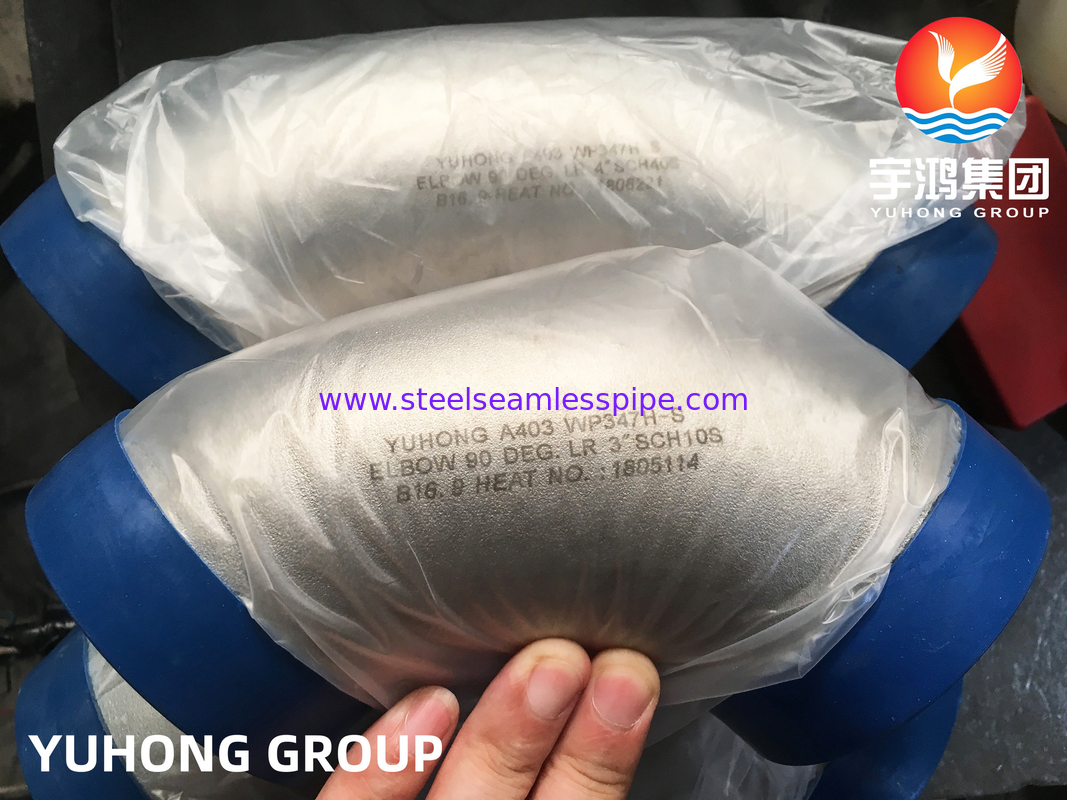

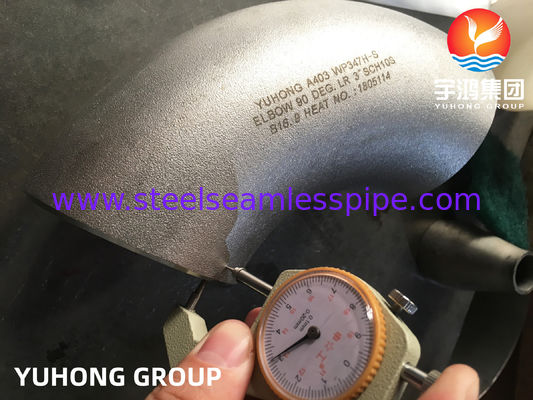

ASTM A403 WP347H-S 90° Siku Radius Panjang Sambungan Las Pantat untuk Pipa Proses Suhu Tinggi

Penunjukan ASTM A403 WP347H-S Siku Radius Panjang 90° adalah fitting las sambungan baja tahan karat austenitik yang ditempa yang diproduksi dari UNS S34709 / Tipe 347H.

Penunjukan WP347H-S mengidentifikasi fitting kelas WP yang diproduksi dalam kelas tanpa sambungan. Hal ini membuat produk sangat cocok untuk sistem perpipaan di mana spesifikasi fitting, kelas konstruksi, dan standar dimensi perlu didefinisikan dengan jelas. ASTM A403 mencakup fitting baja tahan karat austenitik tempa untuk aplikasi perpipaan bertekanan.

Konfigurasi radius panjang 90° mengubah arah perpipaan sambil mempertahankan radius garis tengah yang lebih besar daripada siku radius pendek. Fitting dapat dipasok sesuai dengan persyaratan dimensi ASME B16.9 atau spesifikasi khusus proyek.

WP347H adalah versi karbon tinggi dari baja tahan karat austenitik 347 yang distabilkan. Kimianya dirancang untuk aplikasi di mana layanan suhu tinggi dan ketahanan terhadap masalah terkait sensitisasi merupakan pertimbangan penting.

Keluarga 347 yang distabilkan menggunakan niobium (columbium) daripada titanium sebagai elemen penstabil. Perbedaan ini membuat WP347H berbeda dari kelas seperti TP321H.

Untuk proyek yang melibatkan perpipaan suhu tinggi, suhu operasi aktual, tekanan, prosedur pengelasan, dan kode desain yang berlaku harus dievaluasi saat memilih antara 347H, 321H, dan kelas austenitik lainnya.

Siku radius panjang memberikan perubahan arah aliran 90 derajat dengan radius garis tengah yang umumnya terkait dengan konfigurasi radius panjang.

Parameter dimensi tipikal meliputi:

• Ukuran Pipa Nominal
• Diameter Luar
• Ketebalan Dinding
• Dimensi Pusat ke Ujung
• Diameter Luar Ujung
• Geometri Miring
• Ovalitas
• Penyelarasan Sudut

Dimensi dapat dipasok sesuai dengan ASME B16.9 atau gambar pelanggan.

Daripada memposisikan WP347H-S hanya sebagai siku baja tahan karat serba guna, aplikasi berikut lebih relevan secara teknis:

• Perpipaan Proses Suhu Tinggi
• Jalur Proses Petrokimia
• Peralatan Pemrosesan Kimia
• Sistem Perpipaan Kilang
• Perpipaan Terkait Tungku
• Sistem Pemrosesan Termal
• Jalur Uap Suhu Tinggi
• Perpipaan Pembangkit Listrik
• Sistem Perpindahan Panas
• Peralatan Proses Industri

Ini adalah perbandingan teknis yang berguna untuk disertakan di halaman karena kedua kelas adalah baja tahan karat austenitik yang distabilkan dan dapat muncul dalam aplikasi perpipaan suhu tinggi.

Kelas yang sesuai harus dipilih sesuai dengan suhu layanan, lingkungan proses, kondisi pengelasan, dan spesifikasi teknik yang berlaku.

Rute manufaktur fitting dapat melibatkan operasi pembentukan terkontrol diikuti dengan perlakuan panas dan penyelesaian dimensi.

Tahap produksi tipikal meliputi:

1. Verifikasi Bahan Baku
2. Persiapan Tabung atau Billet
3. Pembentukan Terkontrol
4. Perlakuan Panas
5. Miringkan Ujung
6. Kalibrasi Dimensi
7. Inspeksi Permukaan
8. Pemeriksaan Non-Destruktif
9. Inspeksi Dimensi Akhir
10. Penandaan dan Pengemasan

ASTM A403 mengharuskan fitting menjalani perlakuan panas dan mencakup persyaratan untuk analisis kimia, sifat mekanik, dan pemeriksaan visual.

Dokumen inspeksi yang tersedia mungkin termasuk:

• Analisis Komposisi Kimia
• Laporan Uji Mekanik
• Uji Tarik
• Uji Kekuatan Luluh
• Uji Kekerasan
• Catatan Perlakuan Panas
• Laporan PMI

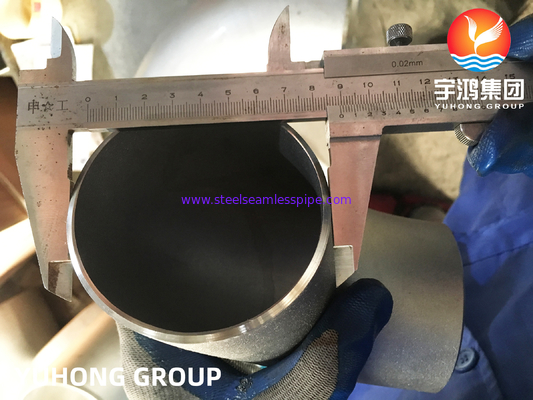

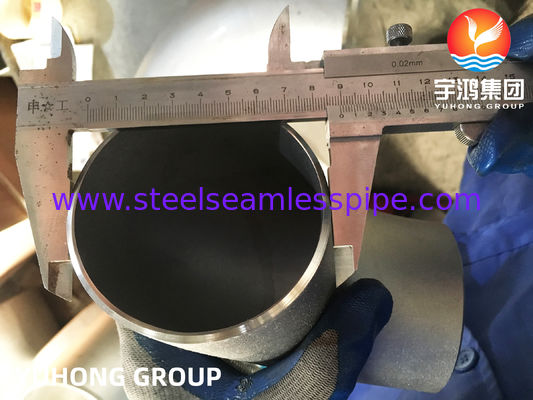

• Laporan Inspeksi Dimensi
• Laporan Inspeksi Visual
• Pengujian Penetran Cair
• Pengujian Ultrasonik
• Pengujian Radiografi, jika berlaku
• EN 10204 3.1 MTC
• Sertifikat Inspeksi EN 10204 3.2
• Laporan Inspeksi Pihak Ketiga

Metode NDE yang berlaku harus ditentukan sesuai dengan kelas fitting dan persyaratan pembelian daripada mencantumkan setiap pengujian untuk setiap produk secara otomatis. ASTM A403 membedakan kelas fitting WP sesuai dengan persyaratan konstruksi dan NDE.
