Yuhong Holding Group Co., LTD
Tempat asal: | Cina |
Nama merek: | YUHONG |
Sertifikasi: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008. |
Nomor model: | <i>ASTM B338 / ASME SB338 GR.</i> <b>ASTM B338 / ASME SB338 GR.</b> <i>5 UNS R56400</i> <b>5 UNS R56 |
Kuantitas min Order: | 100KGS |
---|---|
Kemasan rincian: | Kotak kayu lapis / Kotak Besi |
Waktu pengiriman: | 7 hari |
Syarat-syarat pembayaran: | L / C, T / T |
Nama Produk: | Tabung Paduan Titanium | Standar: | ASTM B338 / ASME SB388 / ASTM B861 / ASTM B862 / ASME SB338 / ASME SB861 / ASME SB862 |
---|---|---|---|
Bahan: | Titanium kelas 5 | Jenis: | Mulus / Dilas |
SEAMLESS OD: | Mulus - NB 1/4" hingga 12" (Ukuran Lubang Nominal) | DILAS OD: | Dilas / ERW- 1"NB hingga 16"NB (Ukuran Lubang Nominal) |
WT: | Jadwal 10 hingga Jadwal 160 | panjangnya: | 5 hingga 7 Meter, 09 hingga 13 Meter, Panjang Acak Tunggal, Panjang Acak Ganda Dan Ukuran Kustomisas |
Akhir: | Ujung Polos / Ujung Miring | Aplikasi: | Kondensor, Heat Exchanger, dll. |
Cahaya Tinggi: | tabung paduan titanium kelas 5 unsr56400,tabung paduan titanium asme sb338,tabung titanium astm |

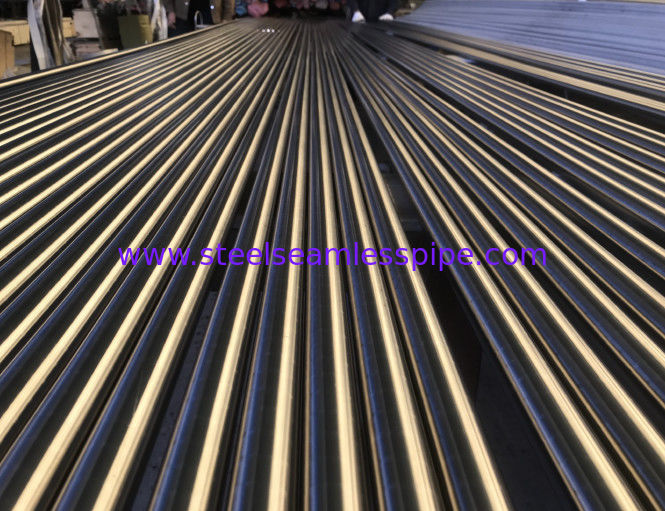

ASTM B338 / ASME SB338 Grade 5 / UNS R56400 Tabung dan Pipa Seamless Titanium Alloy
Apa itu Tabung Titanium Grade 5?
SEBUAHtabung mulus titanium grade 5dapat dibuat dari billet berongga dengan proses reduksi dingin atau proses penarikan dingin.Proses ini adalah salah satu yang akan menghasilkan Tabung Tekanan Tinggi Titanium Gr 5 yang mulus, sehingga memenuhi persyaratan yang ditentukan.Sebagai alternatif, Tabung Las Titanium Grade 5 dibuat dari produk canai datar dengan menggunakan proses pengelasan busur otomatis pada paduan.
Grade5, UNS R56400, 3.7164, Ti-6Al-4Vadalah paduan titanium +β yang paling banyak digunakan.Ini memiliki kekuatan spesifik yang sangat baik, ketahanan korosi dan ketangguhan patah yang sangat baik, serta kemampuan proses pengelasan yang baik dan kemampuan untuk menahan suhu ekstrem, dan dapat diperkuat dengan perlakuan panas.Paduan ini awalnya dikembangkan untuk pasar kedirgantaraan dan banyak digunakan dalam komponen struktural kedirgantaraan.Karena biokompatibilitasnya yang sangat baik, ia juga telah dikenal luas di industri medis.
Spesifikasi
Spesifikasi Standar STM B338-17e1 untuk Tabung Titanium dan Paduan Titanium Mulus dan Dilas untuk Kondensor dan Penukar Panas
Spesifikasi Tabung Paduan Titanium ASTM B338 | ASTM B338 / ASTM B861 / ASTM B862 / ASME SB338 / ASME SB861 / ASME SB862 |
ASTM B338 Titanium Alloy Tubes Grades | Kelas 1, Kelas 2, Kelas 3, Kelas 5, Kelas 7, Kelas 8, Kelas 9, Kelas 11, Kelas 12, Kelas 23, UNS R50250, UNS R50400, UNS R56400, UNS R52400, UNS R56320, UNS R53400, Ti- 6Al-4V, C-130AM, C-110M, Ti-4Al-3Mo-1V, Ti-6Al-2Sn-4Zr-2Mo, Ti-8Al-1Mo-1V, Ti-13V-11Cr-3Al, Ti-15V- 3Cr-3Sn-3Al |
Jenis Tabung Paduan Titanium ASTM B338 | Gulungan Panas / Ditarik Dingin / Dilas / ERW |
ASTM B338 Titanium Alloy Tubes Ukuran Diameter Luar | Mulus - 1/4"NB hingga 12"NB (Ukuran Lubang Nominal) Dilas / ERW- 1"NB hingga 16"NB (Ukuran Lubang Nominal) |
ASTM B338 Titanium Alloy Tubes Ketebalan Dinding | Jadwal 10 hingga Jadwal 160 |
Panjang Tabung Paduan Titanium ASTM B338 | 5 hingga 7 Meter, 09 hingga 13 Meter, Panjang Acak Tunggal, Panjang Acak Ganda Dan Ukuran Kustomisasi. |
ASTM B338 Titanium Alloy Tubes Pipe Berakhir | Ujung Polos / Ujung Miring |
ASTM B338 Titanium Alloy Tubes Kondisi Pengiriman | Seperti Digulung, Ditarik Dingin, Selesai Panas, Menghilangkan Stres, Dianil, Dikeraskan, Ditempa |
Lapisan Tabung Paduan Titanium ASTM B338 | Electropolish, Polish Mekanik, Satin Finish, Pasif |
ASTM B338 Titanium Alloy Tubes Pengujian Lainnya | Uji ardness, Uji Hidrostatik, Uji Arus Eddy, Arus Eddy, Uji Tarik, Perataan, Uji Flare, Anil, Uji Hidrostatik, Tempered, Stress Relied dll. |
Dimensi Tabung Paduan Titanium ASTM B338 | Semua Pipa Diproduksi dan Diinspeksi / Diuji dengan standar yang relevan termasuk ASTM Dan ASME |
ASTM B338 Titanium Alloy Tubes Layanan Nilai Tambah | Gambar / Ekspansi / Permesinan / Peledakan Pasir / Peledakan Tembakan / Perlakuan Panas |
Kemasan Tabung Paduan Titanium ASTM B338 | Longgar / Bundel / Palet Kayu / Kotak Kayu / Pembungkus Kain Plastik / Tutup Ujung Plastik / Pelindung Miring |
ASTM B338 Titanium Alloy Tubes Pengiriman & Transportasi | Melalui Jalan - Truk / Kereta Api, Melalui Laut - Kapal Konvensional Break-bulk / FCL (Beban Kontainer Penuh) / LCL (Beban Kontainer Lebih Sedikit) / Kontainer 20 Kaki / Kontainer 40 Kaki / Kontainer 45 Kaki / Kontainer Kubus Tinggi / Kontainer Atas Terbuka, Melalui Udara - Pesawat Penumpang Sipil dan Kargo Pengangkutan |
Sertifikat Uji Bahan Tabung Paduan Titanium ASTM B338 | Sertifikat Uji Pabrikan Sesuai EN10204 3.1, 3.2 / Sertifikat Uji Laboratorium Dari Lab yang Disetujui NABL./ Di bawah Badan Inspeksi Pihak Ketiga Seperti SGS, TUV, DNV, LLOYDS, ABS DLL |
Komposisi kimia
Elemen | Komposisi kimia % | ||||||||
Tingkat 1 | Kelas 2 | Kelas 3 | Kelas 5 | Kelas 7 | Kelas 9 | Kelas 11 | Kelas 12 | Kelas 23 | |
Nitrogen, maks | 0,03 | 0,03 | 0,05 | 0,05 | 0,03 | 0,03 | 0,03 | 0,03 | 0,03 |
Karbon, maks | 0,08 | 0,08 | 0,08 | 0,08 | 0,08 | 0,08 | 0,08 | 0,08 | 0,08 |
Hidrogen, maks | 0,015 | 0,015 | 0,015 | 0,015 | 0,015 | 0,015 | 0,015 | 0,015 | 0,0125 |
Besi, maks | 0,20 | 0,30 | 0,30 | 0,40 | 0,30 | 0,25 | 0,20 | 0,30 | 0,25 |
Oksigen, maks | 0.18 | 0,25 | 0.35 | 0,20 | 0,25 | 0,15 | 0.18 | 0,25 | 0.13 |
Aluminium | … | … | … | 5.5-6.75 | … | 2.5-3.5 | … | … | 5.5-6.5 |
Vanadium | … | … | … | 3.5-4.5 | … | 2.0-3.0 | … | … | 3.5-4.5 |
Timah | … | … | … | … | … | … | … | … | … |
Rutenium | … | … | … | … | … | … | … | … | … |
paladium | … | … | … | … | 0,12-0,25 | … | 0,12-0,25 | … | … |
molibdenum | … | … | … | … | … | … | … | 0,2-0,4 | … |
kromium | … | … | … | … | … | … | … | … | … |
Nikel | … | … | … | … | … | … | … | 0,6-0,9 | … |
Niobium | … | … | … | … | … | … | … | … | … |
Zikonium | … | … | … | … | … | … | … | … | … |
silikon | … | … | … | … | … | … | … | … | … |
Residu, maks masing-masing | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 |
Residu, total maks | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 |
Titanium | keseimbangan | keseimbangan | keseimbangan | keseimbangan | keseimbangan | keseimbangan | keseimbangan | keseimbangan | keseimbangan |
Peralatan mekanis
ASTM B338 Kekuatan Tarik Tabung Titanium
Nilai | Kekuatan Tarik, min | Kekuatan Hasil (0,2% Offset) | Perpanjangan 2 inci atau 50 mm | |||||
min | maksimal | |||||||
Ksi | (Mpa) | Ksi | (Mpa) | Ksi | (Mpa) | panjang pengukur min % | ||
Tingkat 1 | 35 | (240) | 25 | (170) | 45 | (310) | 24 | |
Kelas 2 | 50 | (345) | 40 | (275) | 65 | (450) | 20 | |
Kelas 3 | 65 | (450) | 55 | (380) | 80 | (550) | 18 | |
Kelas 5 | 130 | (895) | 120 | (828) | … | … | 10 | |
Kelas 7 | 50 | (345) | 40 | (275) | 65 | (450) | 20 | |
Kelas 9 | 90 | (620) | 70 | (483) | 45 | … | 15 | |
Kelas 11 | 35 | (240) | 25 | (170) | … | (310) | 24 | |
Kelas 12 | 70 | (483) | 50 | (345) | … | … | 18 | |
Kelas 23 | 120 | (828) | 110 | (759) | … | … | 10 |
Standar Tabung Titanium Grade 5 | ASTM B338 / ASME SB338 |
---|---|
Titanium Grade 5 Ukuran Tabung Mulus | 3,35 mm OD Sampai 101,6 mm OD |
Ukuran Tabung Dilas Titanium Grade 5 | 6,35 mm OD Sampai 152 mm OD |
Titanium Alloy Grade 5 Tubing Swg & Bwg | 10 Swg., 12 Swg., 14 Swg., 16 Swg., 18 Swg., 20 Swg. |
ASME SB338 Titanium Alloy Grade 5 Ketebalan dinding tabung | 0,020" –0,220", (ketebalan dinding khusus tersedia) |
Ti.Panjang Tabung Paduan Kelas 5 | Tabung Acak Tunggal, Acak Ganda, Standar & Panjang Potongan |
ASME SB338 Titanium Alloy Grade 5 Tubing Finish | Dipoles, AP (Anil & Acar), BA (Terang & Anil), MF |
Membentuk | 'U' bengkok, Hollow, Hidrolik, LSAW, Boiler, Tabung Lurus, Tube Coil, Bulat, Persegi Panjang, Persegi Dll |
Jenis Tabung Titanium UNS R56400 | Mulus, ERW, EFW, Dilas, Tabung / Tubing Fabrikasi |
Ujung Tabung Titanium UNS R56400 | Ujung Polos, Ujung Miring, Tabung Berinjak |
Menandai | Semua ASTM B338 Titanium Gr 5 Tubing ditandai sebagai berikut: Standard, Grade, OD, Thickness, Length, Heat No. (Atau sesuai permintaan pelanggan.) |
Aplikasi & penggunaan Titanium Grade 5 Tube | Tabung Minyak, Tabung Gas, Tabung Cairan, Tabung Boiler, Tabung Penukar Panas, |
Layanan Nilai Tambah | Gambar & Ekspansi sesuai kebutuhan Ukuran & Panjang, Polish (Electro & Commercial) Annealed & Pickled Bending, Machining Dll. |
Spesialisasi dalam | ASTM B338 Titanium Gr 5 Tabung Kapiler & Ukuran Aneh Lainnya Gr 5 Alloy Heat Exchanger & Tabung Kondensor |
Sertifikat ujian | Sertifikat Uji Pabrikan Sertifikat Uji Laboratorium dari Pemerintah.Laboratorium yang Disetujui. Di bawah Inspeksi Pihak Ketiga |
|
|
Kami juga dapat memotong, benang, dan alur Gr.5 Tabung Paduan untuk memenuhi spesifikasi Anda.Titanium Grade 5 Dimensi Tabung ANSI / ASME B36.10, B36.19, B2.1 |
Titanium adalah logam struktural penting yang dikembangkan pada 1950-an, yang banyak digunakan di berbagai bidang karena kekuatannya yang tinggi, ketahanan korosi yang baik, dan ketahanan panas yang tinggi.Paduan titanium praktis pertama adalah paduan Ti-6Al-4V yang berhasil dikembangkan pada tahun 1954. Karena ketahanan panas, kekuatan, plastisitas, ketangguhan, kemampuan bentuk, kemampuan las, ketahanan korosi dan biokompatibilitas.Ini telah menjadi paduan unggulan dalam industri paduan titanium, dan jumlah paduan yang digunakan ini mencapai 75% hingga 85% dari semua paduan titanium.Banyak paduan titanium lainnya dapat dianggap sebagai modifikasi dari paduan Ti-6Al-4V.
Aplikasi
