| Tempat asal: | Cina |
| Nama merek: | YUHONG |
| Sertifikasi: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Nomor model: | A860 WPHY60 WPHY42 WPHY52 WPHY65 WPHY70 WPHY80 |
| Kuantitas min Order: | 1 pc |
|---|---|
| Kemasan rincian: | KASUS KAYU LAPIS, BUNDLE, PALLET |
| Waktu pengiriman: | 7 hari |
| Syarat-syarat pembayaran: | L / C, T / T |
| Bahan: | A860 WPHY60 WPHY42 WPHY52 WPHY65 WPHY70 WPHY80 | OD: | 1/4" SAMPAI 100" |
|---|---|---|---|
| Permukaan: | Lukisan Hitam Atau Lapisan Warna Lainnya | WT: | Sch10s Ke XXS |
| Standar: | ANSI B16.9, MSS SP 43 | ||
| Cahaya Tinggi: | Fitting Pipa Baja BW B16.9,Fitting Pipa Baja SCH40,Fitting Pipa Baja A860 WPHY60 |
||

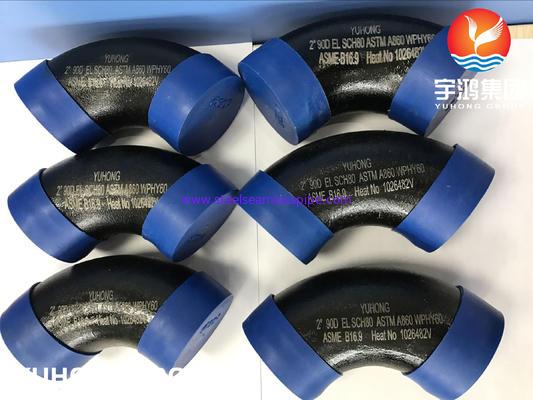

Perlengkapan Pipa Baja ASTM A860 WPHY60 SCH40 BW B16.9LUKISAN HITAM
ASTM A860 WPHY60 adalah spesifikasi standar untuk butt-welding baja feritik berkekuatan tinggi tempa.Kekuatan luluh minimum 415 Mpa, Kekuatan tarik 515 Mpa hingga 690 Mpa.Bahan yang digunakan untuk membuat alat kelengkapan pipa tersebut berasal dari pipa baja mulus atau dilas API 5L X60, X60M, X60Q dll, digunakan untuk transmisi minyak dan gas.
ASTM A860 adalah spesifikasi standar untuk fiting butt-welding baja feritik berkekuatan tinggi dari konstruksi las fusi yang mulus dan elektrik.Perlengkapan pipa ini harus dilengkapi sesuai dengan dimensi ASME B16.9 (untuk ukuran NPS 14 dan lebih kecil) atau MSS SP 75 (untuk ukuran NPS 16 hingga NPS 48).Mereka dapat dikategorikan lebih lanjut ke dalam 6 kelas: WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65, WPHY 70. Fitting pipa yang diproduksi untuk ASTM A860 biasanya digunakan dengan pipa saluran API 5L dan flensa tempa kekuatan tinggi ASTM A694 di sistem transmisi dan distribusi gas dan oli bertekanan tinggi.
SPESIFIKASI FITTING PIPA BAJA KARBON ASTM A860 :
Spesifikasi : ASTM A860 / ASME SA860
Rentang : ½”NB hingga 48″NB di Sch 10s, 40s, 80s, 160s, XXS.
Varian : Carbon Steel Pipe Fittings
Tipe : Seamless / Welded / Fabrikasi.
Bending Radius : R=1D, 2D, 3D, 5D, 6D, 8D, 10D atau Kustom
Dimensi : ANSI/ASME B16.9, B16.28, MSS-SP-43.
Kelas : WPBW, WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65 & WPHY 70.
| Komposisi Kimia ASTM A860, % | |
| Karbon | ≤0,20*A |
| Mangan | 1.00-1.45 |
| Fosfor | ≤0,030 |
| Sulfur | ≤0.010 |
| Silikon | 0,15-0,40*B |
| Nikel | ≤0,50*C |
| kromium | ≤0,30*C |
| Molibdenum | ≤0,25*C |
| Tembaga | ≤0,35*C |
| titanium | ≤0,05 |
| Vanadium | ≤0.10 |
| Kolombia | ≤0,04 |
| Vanadium ditambah Kolomium | ≤0.12 |
| Aluminium | ≤0,06 |
| Sifat Mekanik ASTM A860 | |||
| Elemen | Daya tarik | Kekuatan Hasil (Offset 0,2%) | Pemanjangan |
| WPHY 65 | 515-690 | 415 | 28% |
Bahan, Manufaktur, Perlakuan Panas & Tes
Fitting pipa berkekuatan tinggi dari ASTM A860 harus dibuat dari bahan butiran halus yang mati sepenuhnya yang dibuat dengan proses peleburan yang dimaksudkan untuk menghasilkan inklusi sulfida halus yang membulat, terdispersi dengan baik, yang meningkatkan ketangguhan takik yang baik, membantu ketahanan terhadap hidrogen retak yang diinduksi, dan untuk kemampuan las cocok untuk pengelasan lapangan.Bahan baku awal dapat terdiri dari pelat, lembaran, tempa, batang, pipa tanpa sambungan dan pipa las fusi.
Semua fiting harus diberi perlakuan panas dengan salah satu metode normalisasi, quenching, tempering atau stress relief.Tes & inspeksi reguler terutama meliputi pemeriksaan radiografi, uji ultrasonik, uji Charpy V-Notch, uji kekerasan, dll. Terutama, butt-weld tee yang diproduksi dengan proses pembentukan dingin harus berupa penetran cair atau partikel magnetik yang diperiksa.
